A tabela viga U é o recurso fundamental para garantir o correto dimensionamento, a segurança e a economia de qualquer projeto na construção civil e na indústria mecânica.
Neste artigo da Kiferro – distribuidora de ferro e aço, você vai compreender a importância de analisar as dimensões, pesos e especificações técnicas desse perfil estrutural antes de realizar a sua aquisição.
Resumo do conteúdo:
- O perfil em “U” garante alta resistência à dobragem e ao cisalhamento, sendo ideal para terças, chassis e estruturas diversas.
- Consultar a tabela viga U é indispensável para verificar a altura da alma, a largura das abas e o peso linear antes da compra.
- A verificação correta das espessuras das paredes previne a flambagem do aço e assegura o suporte a grandes cargas.
- As especificações de momentos de inércia e módulo de resistência orientam o cálculo contra flexões e torções.
- O uso estratégico dos dados padronizados otimiza custos, evita desperdícios de materiais e orienta a logística da obra.
Procurando Viga U? Entre em contato!
Tabela viga U: medidas, pesos e especificações técnicas

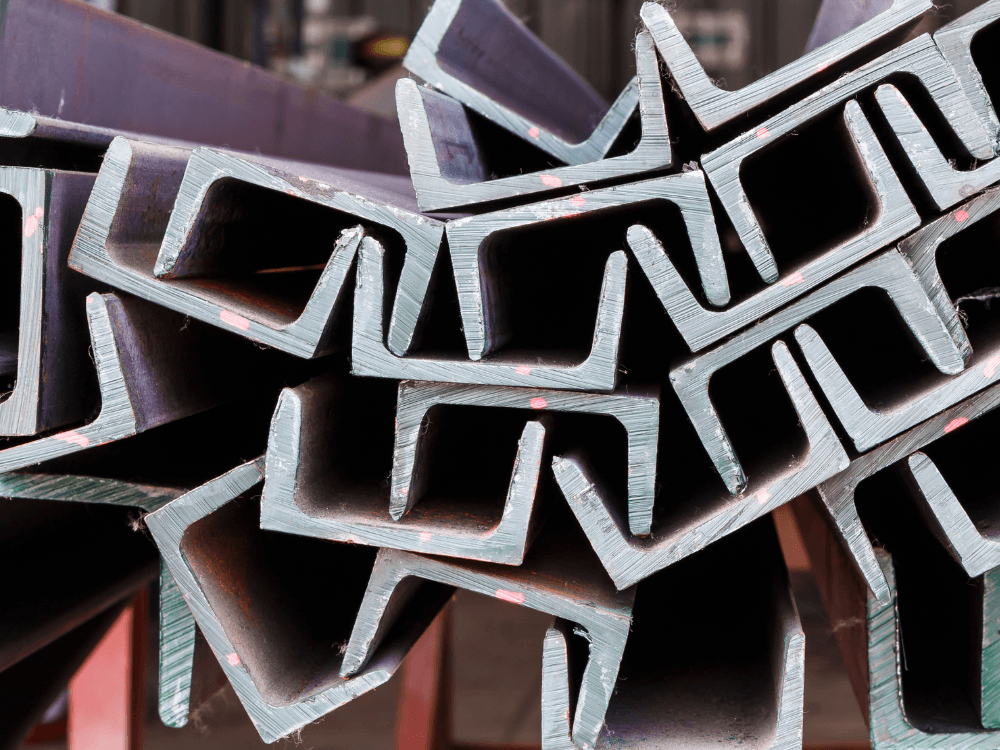

A viga U é um dos perfis estruturais de aço mais versáteis e utilizados na civil e na indústria mecânica.

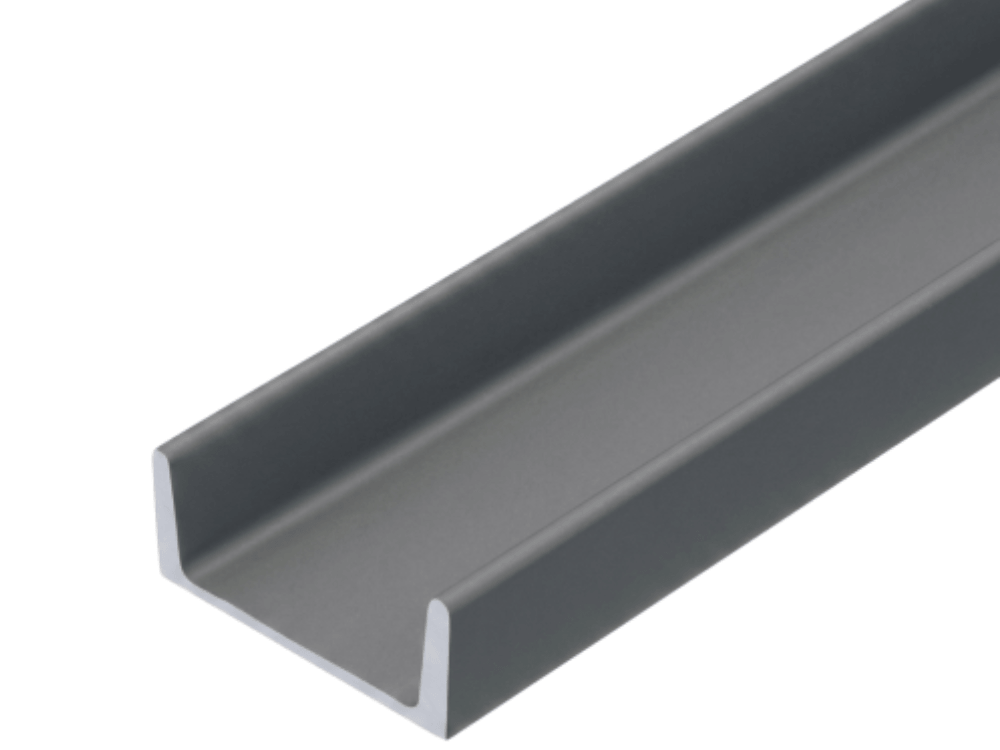

Seu formato característico em “U”, composto por uma alma vertical e duas abas paralelas ou inclinadas, garante excelente resistência à dobragem e ao cisalhamento, mantendo um peso próprio relativamente baixo.
Essas propriedades se tornam o componente ideal para a fabricação de terças de cobertura, chassis de veículos, suportes industriais, portões e estruturas metálicas diversas.
No entanto, para garantir a segurança, a precisão estrutural e a eficiência de custos em qualquer projeto, é fundamental selecionar o perfil correto com base em dados técnicos padronizados.
É exatamente aqui que entra a tabela viga U: uma ferramenta indispensável para engenheiros, arquitetos e construtores consultar as dimensões exatas, a espessura das almas e abas, além do peso linear de cada especificação antes da aquisição e montagem.
Dimensões (h × B), espessuras e peso estimado do Perfil U Simples:
| Altura (mm) | Aba (mm) | Espessura (mm) | Peso aprox. (kg/m) |
| 100 | 50 | 2,00 | 3,27 |
| 100 | 50 | 2,65 | 4,45 |
| 100 | 50 | 3,00 | 5,02 |
| 150 | 60 | 2,65 | 6,04 |
| 200 | 75 | 3,00 | 8,98 |
Perfil U estrutural dobrado (Enrijecido / Com aba)
| Dimensão h (mm) | Dimensão B (mm) | Dimensão d (mm) | Dimensão e = r (mm) | Peso P (kg/m) |
| 50 | 25 | 10 | 2,00 | 1,57 |
| 50 | 25 | 10 | 2,25 | 1,83 |
| 50 | 25 | 10 | 2,65 | 2,07 |
| 50 | 25 | 10 | 3,00 | 2,30 |
| 75 | 40 | 15 | 2,00 | 2,54 |
| 75 | 40 | 15 | 2,25 | 2,99 |
| 75 | 40 | 15 | 2,65 | 3,43 |
| 75 | 40 | 15 | 3,00 | 3,85 |
| 100 | 50 | 17 | 2,00 | 3,27 |
| 100 | 50 | 17 | 2,25 | 3,87 |
| 100 | 50 | 17 | 2,65 | 4,45 |
| 100 | 50 | 17 | 3,00 | 5,02 |
| 127 | 50 | 17 | 2,00 | 3,67 |
| 127 | 50 | 17 | 2,25 | 4,35 |
| 127 | 50 | 17 | 2,65 | 5,01 |
| 127 | 50 | 17 | 3,00 | 5,66 |
| 150 | 60 | 20 | 2,00 | 4,40 |
| 150 | 60 | 20 | 2,25 | 5,23 |
| 150 | 60 | 20 | 2,65 | 6,04 |
| 150 | 60 | 20 | 3,00 | 6,83 |
| 200 | 75 | 25 | 2,65 | 7,92 |
| 200 | 75 | 25 | 3,00 | 8,98 |
| 200 | 75 | 25 | 3,35 | 10,02 |
| 200 | 75 | 25 | 3,75 | 11,04 |
| 200 | 75 | 25 | 4,25 | 12,05 |
| 200 | 75 | 25 | 4,75 | 13,55 |
Perfil U estrutural simples
| Dimensão h (mm) | Dimensão B (mm) | Dimensão e = r (mm) | Peso P (kg/m) |
| 50 | 25 | 2,00 | 1,38 |
| 50 | 25 | 2,25 | 1,62 |
| 50 | 25 | 2,65 | 1,86 |
| 50 | 25 | 3,00 | 2,10 |
| 68 | 30 | 2,00 | 1,91 |
| 68 | 30 | 2,25 | 2,12 |
| 68 | 30 | 2,65 | 2,48 |
| 68 | 30 | 3,00 | 2,78 |
| 75 | 40 | 2,00 | 2,20 |
| 75 | 40 | 2,25 | 2,61 |
| 75 | 40 | 2,65 | 3,01 |
| 75 | 40 | 3,00 | 3,41 |
| 75 | 40 | 4,75 | 5,09 |
| 92 | 30 | 2,00 | 2,28 |
| 92 | 30 | 2,25 | 2,54 |
| 92 | 30 | 2,65 | 2,98 |
| 92 | 30 | 3,00 | 3,35 |
| 100 | 40 | 2,00 | 2,57 |
| 100 | 40 | 2,25 | 3,06 |
| 100 | 40 | 2,65 | 3,54 |
| 100 | 40 | 3,00 | 4,01 |
| 100 | 40 | 4,75 | 6,02 |
| 100 | 50 | 2,00 | 2,87 |
| 100 | 50 | 2,25 | 3,41 |
| 100 | 50 | 2,65 | 3,95 |
| 100 | 50 | 3,00 | 4,48 |
| 100 | 50 | 4,75 | 6,77 |
| 127 | 50 | 2,00 | 3,27 |
| 127 | 50 | 2,25 | 3,90 |
| 127 | 50 | 2,65 | 4,52 |
| 127 | 50 | 3,00 | 5,13 |
| 127 | 50 | 4,75 | 7,78 |
| 150 | 50 | 2,00 | 3,61 |
| 150 | 50 | 2,25 | 4,31 |
| 150 | 50 | 2,65 | 5,00 |
| 150 | 50 | 3,00 | 5,68 |
| 150 | 50 | 4,75 | 8,64 |
| 200 | 50 | 2,00 | 4,62 |
| 200 | 50 | 3,00 | 6,86 |
As tabelas vão te ajudar a escolher a viga correta para o seu projeto, levando em consideração o peso, especificações e medidas.
Após consultar as dimensões e especificações necessárias para o seu projeto, vale ressaltar que a escolha adequada da bitola impacta diretamente no dimensionamento das cargas e na economia de material da obra.
Veja também o que é viga U.
Como ler e interpretar a tabela viga U

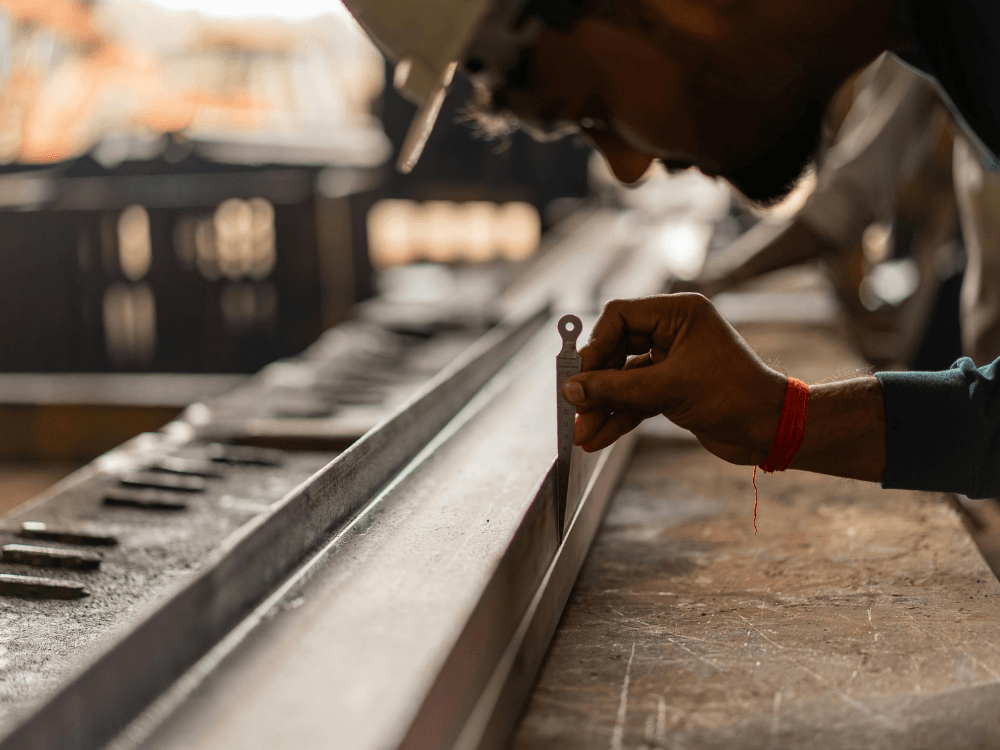

Compreender os dados apresentados pelos fabricantes é essencial para evitar erros de cálculo estrutural ou desperdício de insumos na obra.
A tabela viga U reúne as variáveis normatizadas que determinam o comportamento mecânico e a aplicabilidade de cada perfil no projeto.
Altura da alma (h)
Corresponde à medida vertical total do perfil, mensurada externamente de uma extremidade à outra da aba, sendo expressa em milímetros ou polegadas.
É a dimensão primária utilizada para classificar e nomear o tamanho do componente na indústria.
Essa variável influencia diretamente a rigidez e a capacidade do perfil de suportar cargas verticais e momentos fletores, sendo crucial para determinar a flecha (deformação) permitida na estrutura.
Garanta já a sua Viga U!
Largura das abas (b)
Trata-se da extensão horizontal das abas superiores e inferiores que se projetam a partir da alma.
Essa medida é fundamental para definir a superfície útil de apoio da estrutura, além de interferir no encaixe com vigas secundárias e na facilidade de aplicação de conectores, parafusos ou soldas.
Na tabela viga U, a largura das abas varia de forma proporcional à bitola selecionada, garantindo o equilíbrio estabilizador do conjunto.
Espessura da alma e das abas (t𝓌 e t𝑓 )
Indica a espessura da parede central vertical (t𝓌, do inglês web thickness) e das superfícies laterais horizontais (t𝑓, de flange thickness).
Em perfis laminados padrão, a aba pode apresentar uma leve inclinação interna, tornando-a mais espessa junto à alma.
Essas especificações determinam a capacidade de suporte contra tensões de cisalhamento, previnem a flambagem local do aço e garantem o nível de rigidez necessário para operações pesadas.
Não deixe de adquirir um material de qualidade. Aqui na Kiferro, você encontra Viga U e outras inúmeras opções!
Peso linear (kg/m)
Esta especificação informa a massa aproximada por metro linear de cada modelo fabricado. A verificação rigorosa dessa métrica na tabela viga U é indispensável para o dimensionamento correto do peso próprio total da estrutura metálica.
Além disso, facilita o planejamento logístico para o transporte das barras, orienta o dimensionamento dos equipamentos de içamento (como guindastes e munks) e permite um cálculo orçamentário preciso do aço.
Momentos de inércia e módulo de resistência (I𝑥, I𝘺, W𝑥)
Trata-se de parâmetros mecânicos avançados fornecidos para auxiliar os engenheiros no cálculo estrutural.
O momento de inércia (I) mede a resistência da seção transversal em relação à deformação por flexão nos eixos 𝑥 e 𝘺 enquanto o módulo de resistência (W) define a capacidade limite do perfil antes de atingir a escoabilidade.
Esses dados evitam que o componente sofrer flexões excessivas ou torções sob cargas elevadas.
Leia mais sobre outras opções interessantes:
A importância do planejamento eficiente na escolha do aço
A escolha consciente do perfil metálico é o divisor de águas entre uma estrutura segura, durável e econômica, e um projeto sujeito a retrabalhos ou custos excessivos.
Cada detalhe dimensional e propriedade mecânica desempenha um papel crucial no comportamento da edificação sob diferentes exigências de carga.
Por isso, ao utilizar a tabela viga U como guia estratégico do seu projeto, você garante o rigor técnico necessário, otimiza a compra de materiais sem desperdícios e assegura o pleno cumprimento das normas de segurança da engenharia civil e industrial.
Aqui na Kiferro – distribuidora de ferro e aço, você encontra nosso portfólio completo em viga u. Entre em contato e solicite seu orçamento personalizado!
